1毫歐到1歐姆精密取樣電阻,為什么只選精密箔電阻？

來源：萬利隆電子閱讀量：2000發布時間：2019-06-19

阻值從1毫歐到1歐姆之間的精密取樣電阻在很多產品上可以使用，而且由于客戶需求的是精密取樣電阻，在很多方面都進行嚴格的要求和限制。1毫歐到1歐姆的精密取樣電阻要求精度比較高，那么如何選擇1毫歐到1歐姆的取樣電阻呢？下面我們分析這個電阻解決方案。

首先我們要明白采樣電阻阻值較小的電阻，一般都是串聯在電路中用于把電流轉換為電壓信號進行測量。精密取樣電阻一般使用的都是精密電阻，阻值低，精密度高，一般在阻值精密度在±1%以內，更高要求的用途時會采用0.01%精度的電阻。目前市場上大部分都是以錳銅為材質的插件電阻，很少有緊密箔電阻類型。

但是，廣大的用戶更需要的是貼片的高精密電阻來實現取樣功能，這是為了滿足產品小型化產品生產的自動化的要求。能夠生產在低溫度系數，高精密度，超低阻值上做到滿足用戶要求電阻的精密箔電阻廠商相對很少。一般取樣電阻的阻值會選在1歐姆以下，屬于毫歐級電阻，但是部分電阻，有個采樣電壓等要求，必須選擇大阻值電阻，但是這樣電阻基數大，產生的誤差大。這種情況下，需要選擇高精度的電阻.

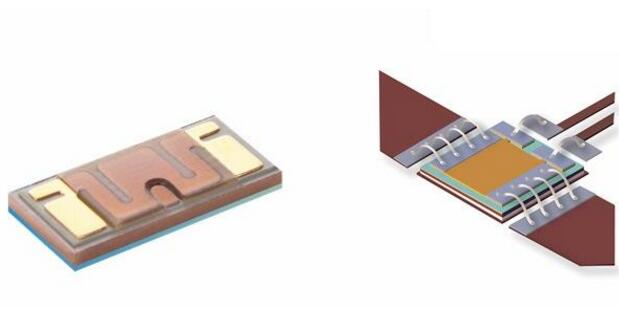

阻值從1毫歐到1歐姆之間的精密取樣電阻采購需求，一般只能使用精密箔電阻。因為只有合金材料的電阻才能在低阻值大電流的情況下保持穩定，溫漂可以低至±5ppm/°C，精度可以到±0.1%甚至更高。溫漂的大小是決定這類電阻價格的主要因素。由于其主要應用是電流檢測，所以四腳的結構有利于精密采樣。使用更大尺寸或預留更多的功率空間，并且增加輔助散熱器有利于降低電阻表面的溫度，改良取樣電阻的穩定性。精密的電流取樣電阻可以替代霍爾電流傳感器，并且具有成本優勢。
